Tribologischer Prüfstand

Bezeichnung des Prüfstandes Stift-Scheibe-Prüfstand
Art des Prüfstandes Modellprüfstand
Verwendungszweck

Der Prüfstand wird zur Ermittlung des Reib- und Verschleißverhaltens bei verschiedenen Werkstoffpaarungen und Schmierstoffen eingesetzt.

Ergänzende Angaben

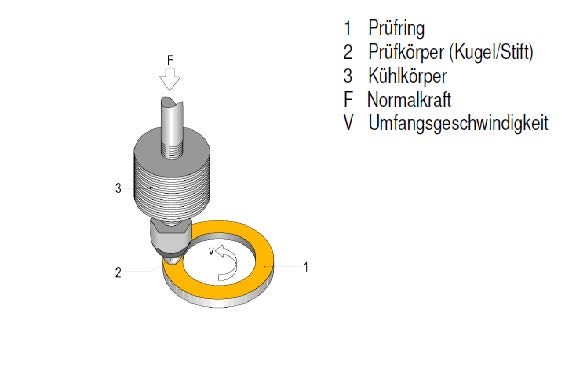

Prinzipskizze des Prüfstandes
Skizzenquelle Klüber Lubrication München KG
Kurzbeschreibung des Prüfstandes

Der Stift-Scheibe-Prüfstand ist ein Modellprüfstand. Je nach Aufgabenstellung werden die zu untersuchenden Materialpaarungen rotatorisch belastet und der Reibverlauf und das Verschleißverhalten von Schmierstoffen und Beschichtungen abgeprüft.
Die Prüfung bildet umso realistischer die Anforderung ab, je detaillierter die Prüfparameter nachgestellt werden können.
Mit Bedacht sind die Materialien, Geometrien, Oberflächenrauhigkeiten, Belastungen, Umlaufgeschwindigkeiten, Temperaturen etc. auszuwählen, um ein möglichst genaues Bild von der Praxis zu erhalten. Der Stift-Scheibe Prüfstand ist gut geeignet um verschiedene Schmierstoffkonzepte wie Fette, Öle und Beschichtungen zu klassifizieren. Weiterführende Tests in Bauteilen oder Feldversuche sind unbedingt zu empfehlen, um die Ergebnisse zu validieren.

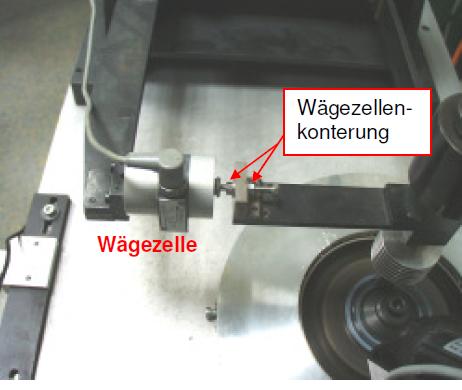

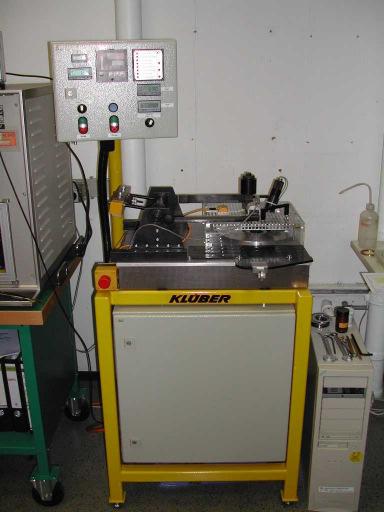

Foto(s)
Fotoquelle Klüber Lubrication München KG
Verwendete Prüfkörper und Kontaktgeometrie

Stift oder Kugel gegen eine Wellenscheibe, Materialien sind variabel und der Prüfanforderung anzupassen. Kontaktgeometrie Punkt,- Linie,- oder Flächenauflage

bekannte Prüfmethoden

Für diesen Modellprüfstand existieren keine Prüfnormen.

Schmierstoffbedarf für die Prüfung

Wenige Gramm

Zeitaufwand für die Prüfung

Üblicherweise 2h kann aber von den Laufzeiten verlängert werden

Zusätzliche Informationen

Der Stift-Scheibe-Prüfstand ist nicht standardisiert. Es existieren eine Vielzahl von unterschiedlichen Prüfständen, die sich im Aussehen, der Prüfgeometrie, der einzustellenden Prüfbedingungen, der Prüfstandsensorik und der Prüfmöglichkeiten unterscheiden

PDF als Download n028-mod1-stift-scheibe.pdf
Franz Pelg, Klüber Lubrication München KG
