Tribologischer Prüfstand

Bezeichnung des Prüfstandes Tannert Gleitindikator
Art des Prüfstandes Modellprüfstand
Verwendungszweck

Prüfgerät zur Messung von Gleit- und Stick-slip-Verhalten von Schmier- und Werkstoffen bei niedrigen Gleitgeschwindigkeiten

Ergänzende Angaben

Prüfstand und Prüfmethoden sollten als DIN 51387 (1977) genormt werden. Die Arbeiten dazu wurden jedoch wegen unbefriedigender Präzision der Prüfungsergebnisse eingestellt.

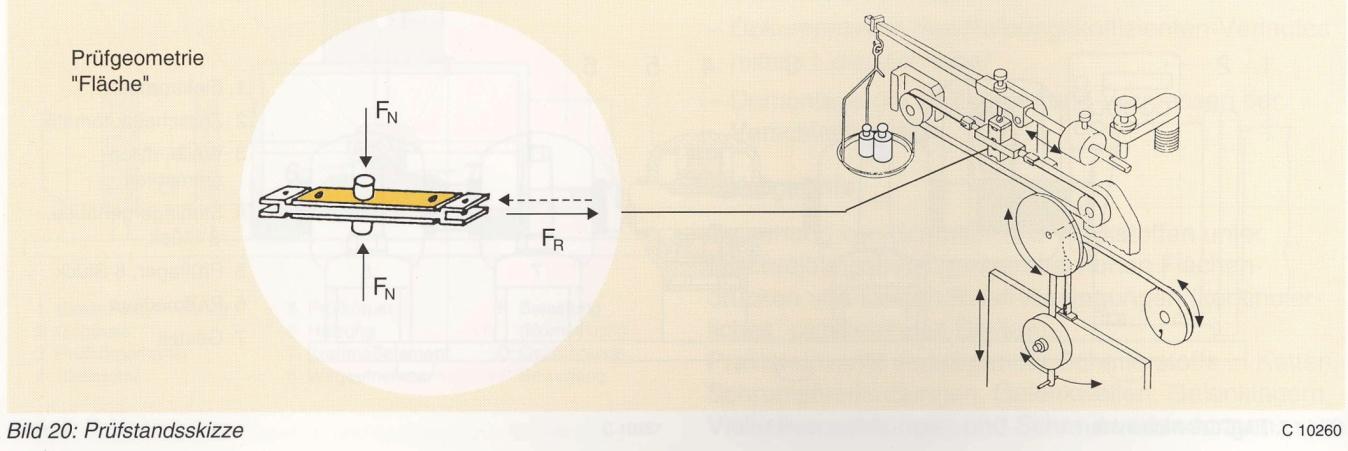

Prinzipskizze des Prüfstandes
Skizzenquelle Fa. Klüber
Kurzbeschreibung des Prüfstandes

Prüfablauf:

  • Applikation der zu prüfenden Schmierstoffprobe auf Gleitkörper und Gleitzunge
  • Einspannen der Gleitkörper in den Gleittisch
  • Einstellen der Belastung und Aufheizen auf Prüftemperatur
  • Starten

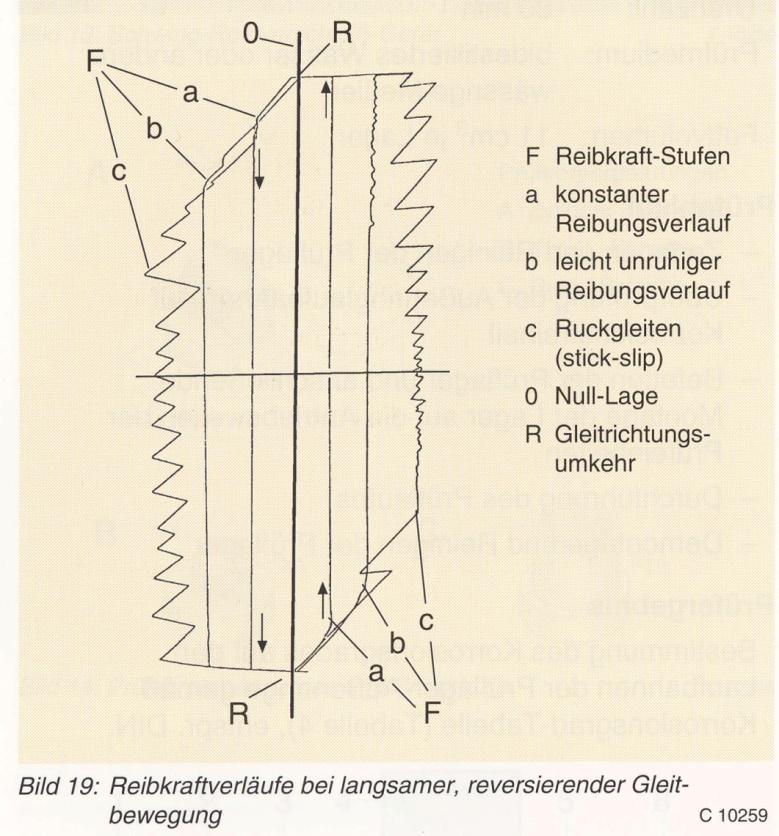

  • Graphisches Aufzeichnen des Reibkraftverlaufes über den Gleitweg, abhängig von den Kraftstufen

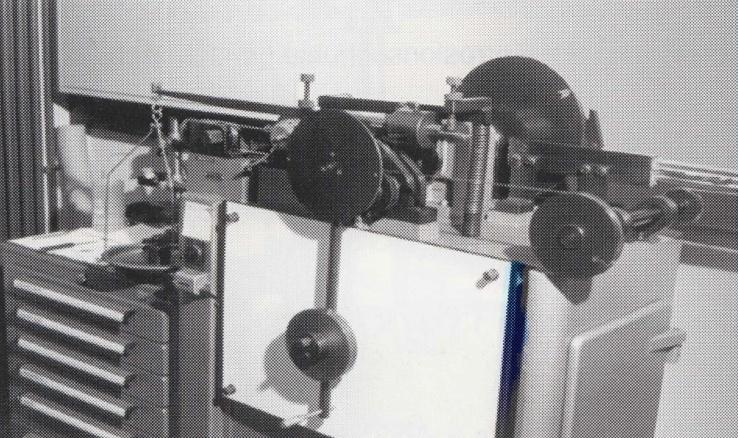

Foto(s)
Fotoquelle Fa. Klüber
Verwendete Prüfkörper und Kontaktgeometrie

Zwei Gleitkörper in einem Gleittisch und eine Gleitzunge (80 x 20 x 3 bis 5 mm) aus verschiedenen Materialien.

Gleitkörper:
Klötze 29,8 x 24,1 x 15 mm (Flächenberührung)
Zylinder Ø 13 x 13 mm (Flächenberührung)
Zylinder Ø 10 x 10 mm (Linienberührung)

bekannte Prüfmethoden

Reibungs- und Verschleißverhalten von Bauteilen.
Bestimmung der Reibungszahl anhand der Reibkraft und Erkennen von Stick-slip-Verhalten

Schmierstoffbedarf für die Prüfung

Trocken oder mit Schmierstoff

Zeitaufwand für die Prüfung
Zusätzliche Informationen

Bewegungsart: oszillierend
Gleitgeschwindigkeit: max. 0,243 oder 0,486 mm/s
Gleitweg: 20 mm
Temperatur: 20 – 250°C
Belastung: variabel von 50 – 1200 N

PDF als Download n042-mod1-gleitindikator.pdf
Petra Sessler, Dr. Tillwich GmbH Werner Stehr
